¿Qué es una Bobina Tesla?

Una bobina Tesla es un transformador resonante de alta frecuencia inventado por Nikola Tesla en 1891. Produce espectaculares arcos eléctricos y demuestra principios fundamentales de la electricidad y el magnetismo.

La bobina Tesla funciona mediante dos circuitos resonantes acoplados:

Circuito Primario: Bobina de pocas vueltas con capacitor
Circuito Secundario: Bobina de muchas vueltas con toroide
Acoplamiento: Transferencia de energía por resonancia

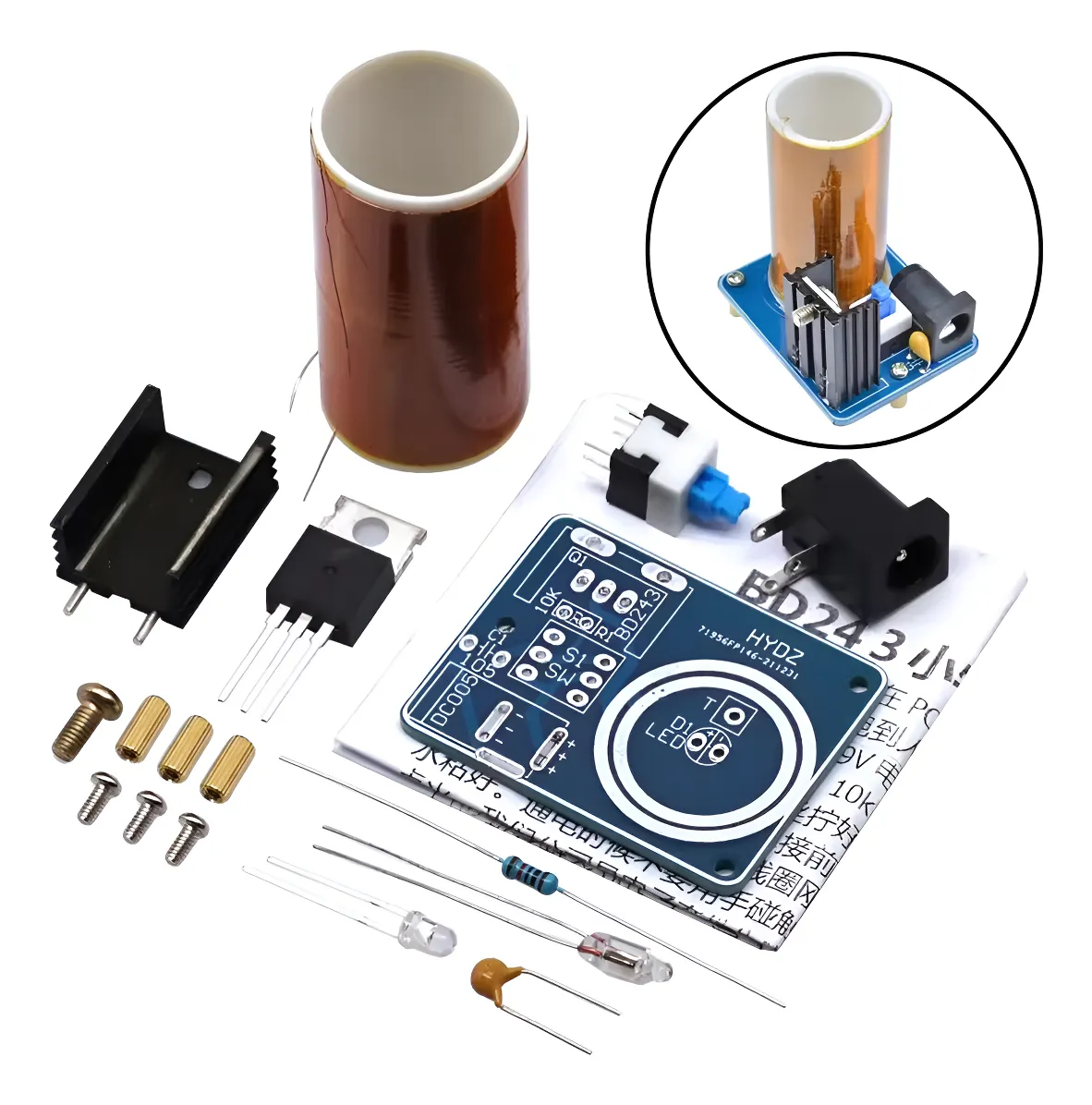

Lista de Componentes

Tu kit incluye todos los componentes necesarios para construir una bobina Tesla funcional. Revisa que tengas todos los elementos antes de comenzar:

Nombre del Producto	Cantidad
PCB Board	1
Coil (Bobina Secundaria)	1
3MM LED Blue	2
DC005 Seat (Conector de Alimentación)	1
105 Monolithic Capacitor	2
8×8 Self-locking Switch	1
10K Resistor	1
15×10×20 Small Heat Sink	1
3×6 Screws	1
BD243 (Transistor)	1
Neon Bubble (Ampolleta de Neón)	1
M2×4 Screw	4
M2×7 Double-pass Copper Column	4

⚠️ Importante

No incluido: Fuente de alimentación de 9-12V DC (requerida para el funcionamiento). Se recomienda usar una fuente de 12V / 2A para obtener mejores efectos visuales.

Proceso de Ensamblaje

¡Sigue el video tutorial! El video de demostración en la parte superior de esta página muestra todo el proceso de ensamblaje paso a paso. Asegúrate de trabajar en un área bien ventilada y con buena iluminación.

💡 Consejos para el Ensamblaje

Ve el video completo antes de comenzar
Ten todas las herramientas listas (soldador, estaño, destornilladores)
Trabaja con paciencia, especialmente en las soldaduras
Verifica cada conexión antes de continuar
Si tienes dudas, vuelve a ver la sección correspondiente del video

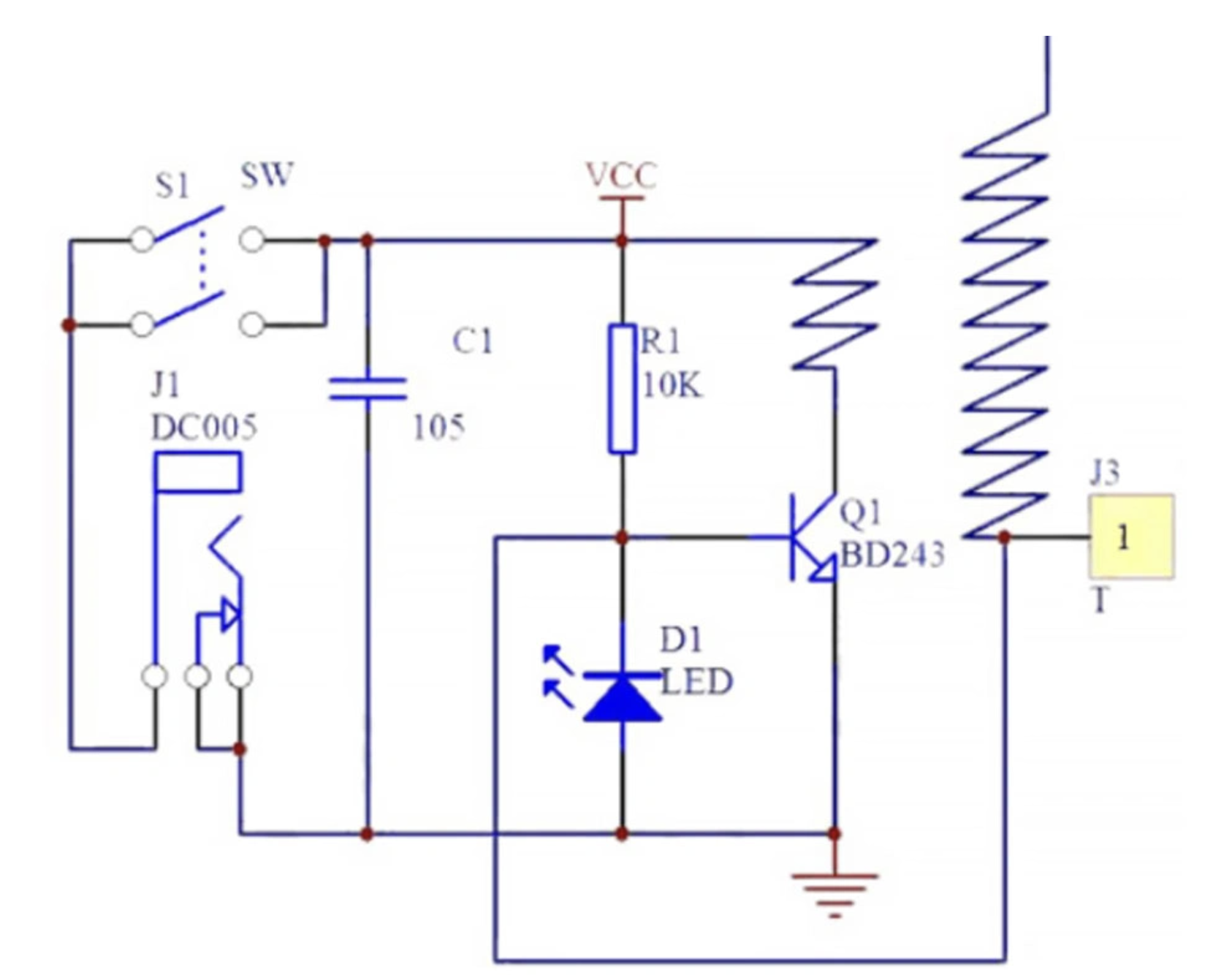

Diagrama de Ensamblaje

Diagrama detallado de ensamblaje del Kit Mini Bobina Tesla

Seguridad y Precauciones

¡ATENCIÓN! Aunque es un modelo pequeño, la bobina Tesla genera altos voltajes. Sigue estas precauciones:

⚠️ Precauciones de Seguridad

Nunca toques el toroide cuando esté encendida
Mantén alejados dispositivos electrónicos sensibles
No uses cerca de marcapasos o implantes
Supervisa siempre a menores de edad
Usa en área bien ventilada
Desconecta la batería cuando no uses

💡 Primera Prueba

Revisa todas las conexiones
Asegúrate que la batería esté bien conectada
Enciende el interruptor
El LED debe encender indicando funcionamiento
Acerca un tubo fluorescente al toroide
¡Debería encenderse sin cables!
